İki Bakır Güç Teli ile Hibrit 24 Çekirdekli GYXTW Fiber Optik Kablo

Min sipariş miktarı : 1km Ambalaj bilgileri : 1/2/3/4/5 km tek ahşap tamburda
Teslim süresi : 3-5dyas Ödeme koşulları : L / C, T / T, Western Union
Yetenek temini : Günlük 30km
Menşe yeri: Guangzhou, Çin Marka adı: JQ/OEM
Sertifika: ISO9001 ROHS CE FCC Model numarası: GDXTW

Detay Bilgi

Ceket Malzemesi: PE Dış çap: 10mm
Çelik tel: 1.0mm Fiber sayısı: 2/4/6/8/12 Çekirdek
yapı: Birim tüpü Güç Üyesi: İki çelik tel
Ürün adı: Dış Ortam Optik Fiber Kablo Elyaf Türü: YOFC veya istek olarak
Uygulama: Hava, Kanal renk: Siyah
tip: Fiber Optik Hibrit Kablo uzunluk: 2km veya özelleştirilmiş uzunluk
Vurgulamak:

GYXTW Fiber Optik Kablo

,

10mm Fiber Optik Kablo

Ürün Açıklaması

2-24 Çekirdekli OPLC Fiber Optik 2 Bakır Güç Telleri Hibrit Kablo GYDTW / GYDTS



İki Bakır Güç Telli Hibrit Kablo 2-24 Çekirdekli GYXTW



Demet içine yerleştirilmiş birkaç farklı bileşene sahip Kompozit Fiber Optik Kablolar.Bu tür kablolar, ister metal iletkenler ister fiber optik olsun, çeşitli bileşenlerle çoklu iletim yollarına izin verir ve kullanıcının tek bir kabloya sahip olmasına izin verir, böylece toplam maliyeti ve kurulum için teslim süresini azaltır.250μm fiber, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.Tüp uzunlamasına bir PSP tabakası ile sarılır.PSP ile gevşek tüp arasına, kabloyu kompakt ve su geçirmez tutmak için su engelleyici malzeme uygulanır.Çelik bandın iki tarafına iki paralel çelik tel yerleştirilir.Paralel çelik teller iki taraftaki banda yerleştirilir.Kablo bir polietilen (PE) kılıfla tamamlanmıştır.

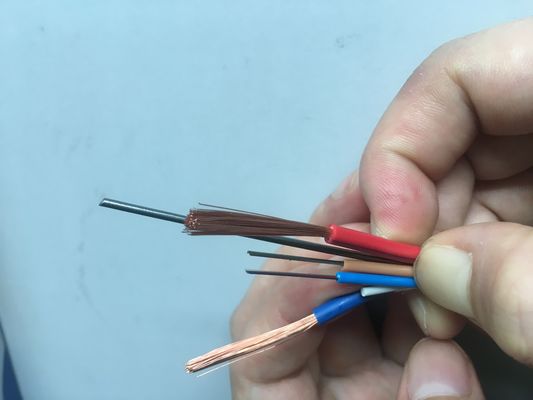

İki Bakır Güç Teli ile Hibrit 24 Çekirdekli GYXTW Fiber Optik Kablo 0





Özellikleri



İyi mekanik ve sıcaklık performansı

Hidrolize dayanıklı yüksek mukavemetli gevşek tüp

Özel tüp dolgu bileşiği, elyafın kritik bir şekilde korunmasını sağlar

Kompakt yapı ve hafiflik, esnek ve eğilmeye karşı iyi performans

Düşük dağılım ve zayıflama.Doğru tasarım, fazla elyaf uzunluğu için hassas kontrol ve farklı bükme işlemi mükemmel mekanik ve çevresel özellikleri sağlar.Çelik telin ve oluklu çelik bandın zırhlanması, kablonun neme dayanıklılık ve ezilme direnci özelliklerine sahip olmasını sağlar.



Optik Özellikler

Öğeler Birim Şartname
G652D
Mod Alan Çapı 1310 nm um 9.2±0.4
1550 nm um 10.4±0.5
Kaplama Çapı um 124.8±0.7
Dış Cephe Kaplama %  0.7
Çekirdek Kaplama Eşmerkezlilik Hatası um  0.5
Kaplama Çapı um 245±5
Kaplama Daireselliği %  6.0
Kaplama-Kaplama Eşmerkezlilik Hatası um  12
Kablo Kesim Dalgaboyu nm acc≤1260
Zayıflama (maks.) 1310 nm dB / km 0.36
1550 nm dBkm 0.22







Kablo Parametreler

Öğeler Teknik Özellikler
Elyaf Sayısı 2 ~ 12
Renkli Kaplama Elyafı Boyut 250 μm + 15 μm
Renk Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz
Gevşek Tüp Boyut 2.0 mm±0,05 mm
Malzeme PBT
Renk Doğal
Güç Üyesi Çap 1.0 mm
Malzeme Çelik
Dış Kılıf Boyut 8.0mm±0.1 mm
Malzeme PE
Renk Siyah





Teknik parametreler

Sıcaklık Aralığı -20c ~ + 60c
Yükseltici OFNR / OFN FT4 türü
Plenum OFNR / OFN FT6 türü
Ceket LSZH veya PE
Kod adı kablo
çekirdek
Çap
(mm)
Bakır
Tel
(mm)
Doğrusal
kitle
(kgk
m)
Çekme Ezme Bükme
yarıçap
Kısa
Dönem
(N)
Uzun
Dönem
(N)
Kısa
lerm
N)
Uzun
Dönem
(N)
kısa
Dönem
N)
Uzun
Dönem
(N)
OPLC-2 * 0.5 6 ~ 24 10 2 * 0,5 125 1500 600 1000 300 20D 10D
OPLC-4 * 0.5 6- ~ 24 10 4 * 0,5 130 1500 600 1000 300 20D 10D
OPLC-2 * 0.75 6 ~ 24 10 2 * 0.75 128 1500 600 1000 300 20D 10D
OPLC-4 * 0.75 6 ~ 24 10 4 * 0,75 135 1500 600 1000 300 20D 10D
oPLC-2 * 1.0 6 ~ 24 10 2 * 1.0 130 1500 600 1000 300 20D 10D
OPLC-4 * 1.0 6- ~ 24 12 4 * 1.0 150 1500 600 1000 300 20D 10D
OPLC-2 * 1.5 6 ~ 24 12 2 * 1.5 140 1500 600 1000 300 20D 10D
OPLC-4 * 1.5 6 ~ 24 12 4 * 1.5 160 1500 600 1000 300 20D 10D
OPLC-2 * 2.5 6 ~ -24 12 2 * 2,5 150 1500 600 1000 300 20D 10D
OPLC-4 * 2.5 6- ~ 24 14.5 4 * 2,5 180 1500 600 1000 300 20D 10D





Ürün resmi

İki Bakır Güç Teli ile Hibrit 24 Çekirdekli GYXTW Fiber Optik Kablo 1

İki Bakır Güç Teli ile Hibrit 24 Çekirdekli GYXTW Fiber Optik Kablo 2





Uygulama

Binanın boru hattına, üstten, gömülü dış dağıtım kutusu için kullanılır.
Optik haberleşme teçhizatı odasında kullanılır,
Kuyruk lifi ve hatta atlama için kullanılır.
Kabloyu çevreleyen binalar için kullanılır.





Paketleme ve Teslimat

Tek ahşap tamburda 1/2/3/4 / km,teslim günleri: 5-8 iş günü





İki Bakır Güç Teli ile Hibrit 24 Çekirdekli GYXTW Fiber Optik Kablo 3



SSS

1. Ticaret yapan bir şirket veya üretici misiniz?
10 yıllık deneyime sahip üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanız
fiber optik kablo, damla kablosu ve yol kablosu vb. için.Fabrikamız Guangzhou şehrinde, bizi ziyaret etmenizi bekliyoruz!

2. kalite hakkında?
 Üretim bittiğinde her elyafı test etmeden önce teslim edeceğiz.
Fiyat onayından sonra ücretsiz olarak talep edebilirsiniz Kalitemizi kontrol etmek için örnekler.

3. Küçük sipariş kabul edebilir misiniz?
Evet, küçük sipariş mevcuttur.İşin her zaman küçük siparişten olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.

4. teslim süreniz nedir?
Genellikle yaklaşık 3-7gün iş günü, esas olarak sipariş miktarına bağlıdır.
Ancak, ödemenizden sonra en kısa sürede mallarınızı ayarlayacağımızdan emin olabilirsiniz.

5. OEM hizmetini kabul edebilir misiniz?
Evet, OEM hizmetini memnuniyetle karşılıyoruz.Logonuzu ürün üzerine basabiliriz.Sizden herhangi bir fikir mevcut.
