Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo

Min sipariş miktarı : 1km Ambalaj bilgileri : ahşap davul
Teslim süresi : 5-8 iş günü Ödeme koşulları : L / C, T / T, Western Union
Menşe yeri: Guangzhou, Çin Marka adı: JQ/OEM
Sertifika: ISO9001

Detay Bilgi

Model numarası: GYFTC8S / GYFTC8A Elyaf Türü: G652D
Fiber sayısı: 2-288 çekirdek uzunluk: 2 km veya Özelleştirilmiş
renk: Siyah Messenger Tel: 1.0 * 7 çelik telli tel
Uygulama: Havadan, Havai yapı: Şekil 8 kablosu
tip: Tekli Mod ve Çok Modlu Çalışma sıcaklığı: -40 ~ +60 C
Vurgulamak:

GYFTC8S Şekil 8 Fiber Optik Kablo

,

OEM G652D Şekil 8 Fiber Optik Kablo

,

GYFTC8S Zırhlı fiber optik kablo

Ürün Açıklaması

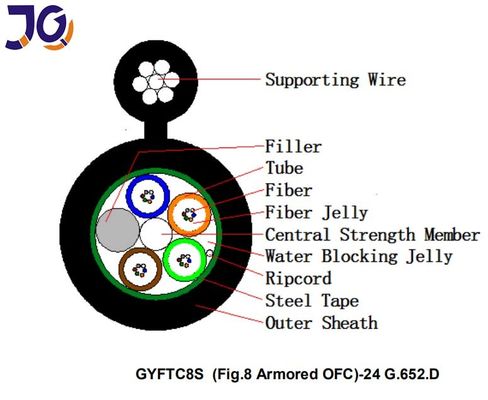

Kendinden Destekli FRP Mukavemeti Memeber GYFTC8S / A Zırhlı Şekil 8 Fiber Optik Kablo



250 um fiberler, yüksek modüllü plastikten yapılmış gevşek bir tüpe yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.Bir FRP, metalik bir güçlendirme elemanı olarak çekirdeğin merkezinde bulunur.Borular (ve dolgular), kompakt ve dairesel bir kablo çekirdeği halinde mukavemet elemanının etrafında bükülür.Kablo çekirdeğinin etrafına, onu su girişinden korumak için dolgu bileşiğiyle doldurulmuş bir oluklu çelik uygulanır.Destek kısmı polietilen (PE) kılıf ile tamamlandığından, halat telleri eşliğinde kablonun bu kısmı şekil 8 yapısında olacaktır.

Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo 0



Özellikleri

1, telli tellerin yüksek gerilme mukavemeti, kendi kendini destekleme gereksinimini karşılar ve kurulum maliyetini düşürür
2, İyi mekanik ve sıcaklık performansı
3, hidrolize dayanıklı yüksek mukavemetli gevşek tüp
4, Özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
5, Kablonun su geçirmezliğini sağlamak için aşağıdaki önlemler alınır:
--- Merkezi güçlendirme elemanı olarak kullanılan çelik tel
--- Gevşek tüp doldurma bileşiği
-% 100 kablo damar dolgusu
- PSP nem geçirmezliği arttırır

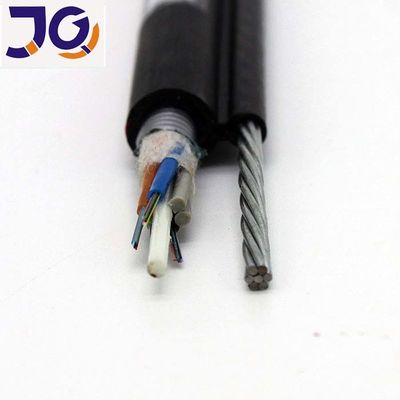

Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo 1



Optik Özellikler



Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo 2

Öğeler Birim Şartname
G652D
Mod Alan Çapı 1310 nm um 9.2±0.4
1550 nm um 10.4±0.5
Kaplama Çapı um 124.8±0.7
Dış Cephe Kaplama %  0.7
Çekirdek Kaplama Eşmerkezlilik Hatası um  0.5
Kaplama Çapı um 245±5
Kaplama Daireselliği %  6.0
Kaplama-Kaplama Eşmerkezlilik Hatası um  12
Kablo Kesim Dalgaboyu nm acc≤1260
Zayıflama (maks.) 1310 nm dB / km 0.36
1550 nm dBkm 0.22





Teknik parametreler

Elyaf Modeli G.652D
Tasarım (Mukavemet Üyesi + Tüp ve Dolgu) 1 + 5
CentralStrengthMember Malzeme FRP
Çap (+0.05) mm 1.5
LooseTube Malzeme PBT
Çap (+0.06) mm 2
Kalınlık (+0.03) mm 0.32
TheMax.CoreNO./Tube 12
Dolgu Halatı Malzeme LDPE
Renk Beyaz
Çap (+0.06) mm 2.1
Strand Strength Üyesi Malzeme Galvanize çelik
Tür φ0.9x3
Zırh tabakası Malzeme Çelik Bant
Dış Kılıf① Malzeme MDPE
Kalınlık (+0.03) mm 1.
Dış Kılıf① Malzeme MDPE
Kalınlık (40.03) mm 1.8
Kablo Çapı (土 0.2) mm 9.5 * 17.8 (nominal)
Kablo Ağırlığı (+10) kg / km 160 (nominal)
Min. Kurulum / N 1500
Zayıflama 1310 nm 0,35 dB / KM
1550 nm 0,21 dB / KM
Min. Bükülme yarıçapı Gerilimsiz 10.0 * Kabloφ
Maksimum Gerilim Altında 20.0xKabloφ





Resim Gösterisi

Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo 3

Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo 4



Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo 5

Zırhlı GYFTC8S G652D Şekil 8 Fiber Optik Kablo 6



SSS

1. gerçek üretici misiniz?

Evet.Biz 10 yıllık geçmişe sahip gerçek üreticiyiz.



2. küçük sipariş kabul edebilir misiniz?

Evet, küçük sipariş mevcut. İşin her zaman küçük siparişten olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.



3. Garanti süreniz nedir?

Fiber optik kablo için 25 yıl



4. teslim süreniz nedir?

Genellikle 3-5 iş günü içinde



5. Yıllık üretim kapasiteniz ne durumda?

Açık / Kapalı Fiber Optik Kablo, yıllık üretimimiz 6.000.000 KM'dir;

FTTH / FTTX / FTTA Kablosu, yılda 6.000.000 KM'dir;

Patch Cord / Pigtailler, yılda 12.400.000 Adettir.



6. özelleştirilmiş ürünler ve logo tedarik edebilir misiniz?

-Evet.OEM ve ODM hizmeti veriyoruz.Bize çiziminizi gönderebilirsiniz.
