Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53

Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53

January 22, 2021

son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53








Fiber Kablo Test Raporu
Üretici NO: JQ12C-2020620001
ürün modeli GYFTC8Y53-12B1 Teknik Standart YD / T769-2003
Test Öğesi (1) Elyaf Rengi PBT Tüpü 1 Fiber Renk ve Zayıflama (α 1310nm≤0.36dB / km, α 1550nm≤0.25dB / km)
mavi turuncu yeşil Kahverengi gri doğa Kırmızı Siyah Sarı Mor Pembe Yeşillik
1310 0.332 0.329 0.326 0.323 0.325 0.328 0.324 0.322 0.325 0.323 0.326 0.329
1550 0.191 0.184 0.182 0.183 0.197 0.186 0.184 0.197 0.186 0.193 0.192 0.187
PBT Tüpü 2 mavi turuncu yeşil Kahverengi gri doğa Kırmızı Siyah Sarı Mor Pembe Yeşillik
1310 0.323 0.327 0.326 0.325 0.329 0.328 0.323 0.322 0.326 0.323 0.326 0.329
1550 0.181 0.186 0.182 0.184 0.197 0.186 0.185 0.197 0.186 0.193 0.192 0.187
PBT Tüpü 3 mavi turuncu yeşil Kahverengi gri doğa Kırmızı Siyah Sarı Mor Pembe Yeşillik
1310 0.322 0.329 0.328 0.323 0.327 0.328 0.323 0.322 0.325 0.323 0.326 0.329
1550 0.193 0.184 0.185 0.183 0.198 0.186 0.187 0.192 0.186 0.193 0.192 0.187
PBT Tüpü 4 mavi turuncu yeşil Kahverengi gri doğa Kırmızı Siyah Sarı Mor Pembe Yeşillik
1310 0.327 0.323 0.329 0.331 0.328 0.321 0.328 0.325 0.327 0.322 0.324 0.326
1550 0.191 0.195 0.181 0.194 0.181 0.186 0.181 0.183 0.189 0.193 0.191 0.196
Test Öğesi (2) Çekirdek çapı (um) 9.3 ± 0.7 Dağılım Özellikleri Sıfır dağılım dalga boyu aralığı (nm) 1300-1324
Kaplama çapı （um） 125 ± 1 Sıfır dağılım eğimi maksimum (Ps / nm2.km) 0,092
Çekirdek / kaplama eşmerkezlilik hatası ＜ 1 1288-1339 Max dağılım katsayısı (Ps / nm.km) ≤3.5
Döngüsel olmayan kaplama ＜ 2 1271-1360 Max dağılım katsayısı (Ps / nm.km) ≤5.3
Dalgaboyunu kesin (nm) 1260 Max'in 1550nm dağılım katsayısı (Ps / nm.km) ≤18
Test Öğesi (3) Kablo Yapısı Bütünlüğü ve Görünüşü Tam kablo yapısı, hatasız görünüm
Bitmiş Kablo Uzunluğu （m） 2000 milyon Su penetrasyon testi GEÇMEK
Kablo OD （mm） 12.2 ± 0.2 Metal bağlantı GEÇMEK
Kılıf bütünlüğü Tamamlayınız
GW 480kg Tarih 20 Haziran 2020 Sıcaklık 35 ℃ nem % 65
Pul   Sonuç

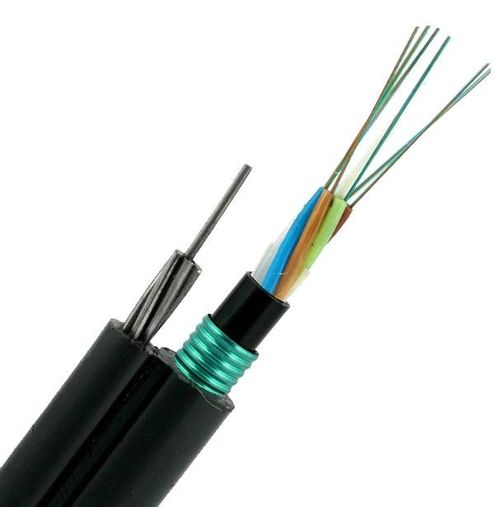

Kablonun özellikleri SM (9/125), 12 çekirdek, 6 çekirdek * 2 (PBT Tüp), 7 * 1.0 mm Çelik Tel, Merkezi güçlendirme elemanı FRP1.6mm, SADJ, GYFTC8Y53



son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 0

son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 1



Örnek Göster



son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 2

son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 3

son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 4





116KM Şekil 8 Kablo Kamyona Yükleniyor

son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 5

son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 6

son şirket davası hakkında Jiqian Fabrikasından Kendinden Destekli Şekil 8 Kablo 12 24 Çekirdek 116KM GYFTC8Y53 7



Kablo Markalama

(1) Metre / ayaklar cinsinden gösterge;

(2) Liflerin miktarı ve türü;

(3) Kablo tipi;



(4) Fabrika adı;



(5) Üretim tarihi (yıl);

(6) Diğer şartlar;



İşaretler, kablo ömrü boyunca kalıcı ve okunaklı olacaktır.Uzunluk göstergesinin hassasiyeti 1000m ± 2m'den daha iyi olacaktır.
